Laporan Akhir 1 (Percobaan 1)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

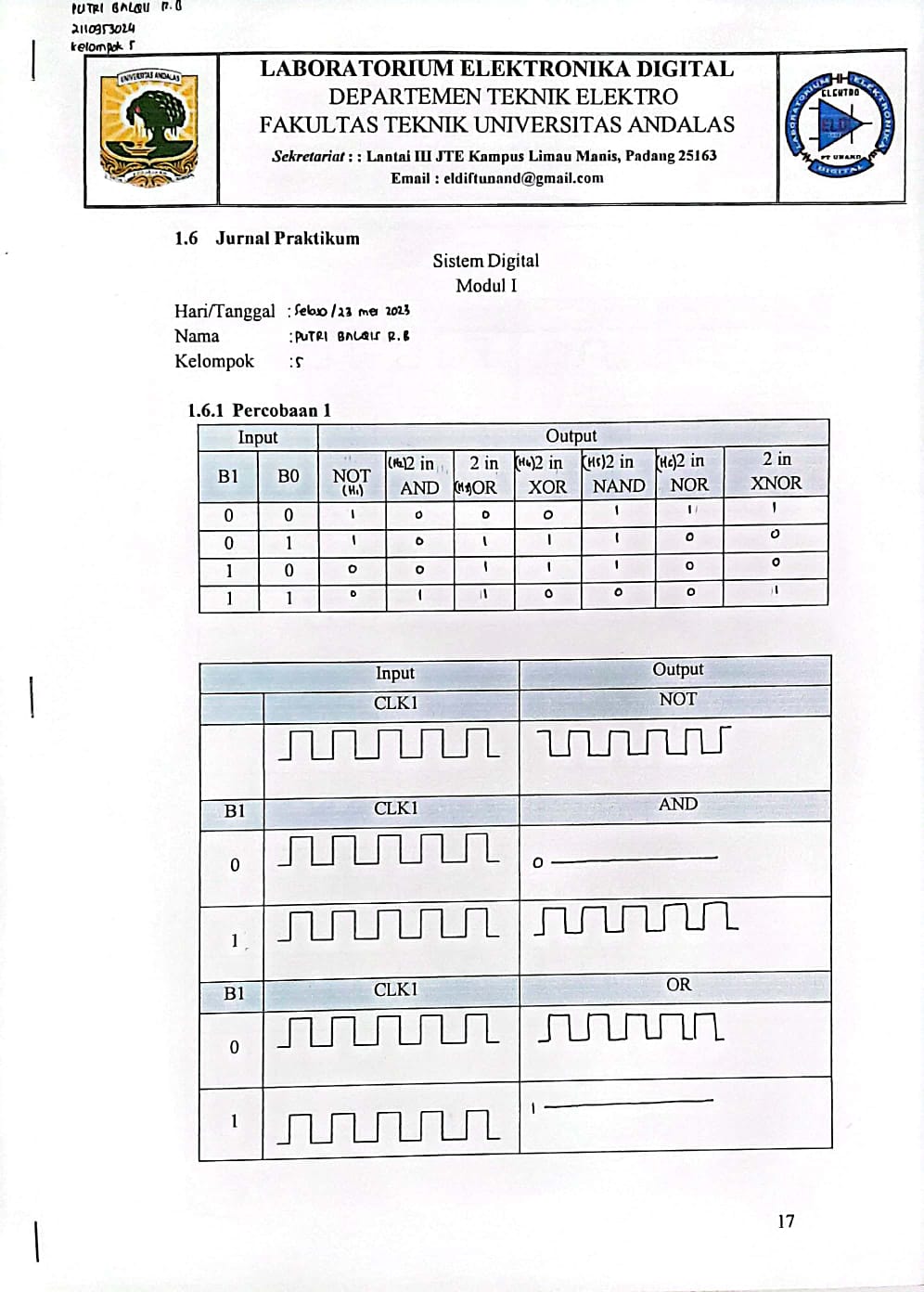

1. Jurnal [Kembali]



2. Alat dan Bahan [Kembali]

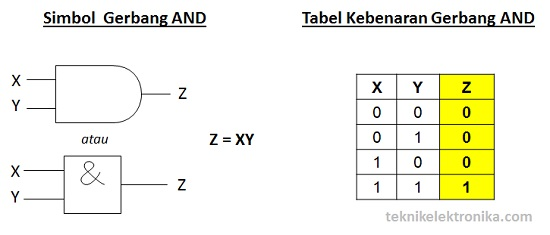

 1. Gerbang AND

             Gerbang AND merupakan salah satu gerbang logika dasar yang memiliki prinsip             kerja perkalian. Nilai output akan berlogika  1 jika semua nilai input logika 1, dan jika             salah satu atau lebih input ada yang berlogika 0 maka output akan berlogika 0.

    2. Gerbang NOT

                Gerbang NOT sering juga disebut sebagai rangkaian inventer (pembalik). Tugas             rangkaian NOT (pembalik) ialah memberikan suatu keluaran yang tidak sama dengan             masukan.





      3. Gerbang OR



                Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input              logika 1 maka output akan berlogika 1 . Nilai output logika 0 hanya pada jika nilai                  semua input berlogika 0.



       4. Gerbang XOR

                XOR merupakan gerbang OR yang bersifat exlusif, jika input logika 1 berjumlah                genap (0,2,4, dst), maka hasil output akan berlogika  0, dan jika logika 1 berjumlah                ganjil (1,3,5,dst), maka hasil output berlogika 1.

    5. Gerbang NAND

                Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke inverter.         Nilai output akan berlogika1 jika salah satu atau lebih  nilai input adalah berlogika 1, dan         output akan berlogika 0 jika semua input berlogika 1.

    6. Gerbang NOR

                Gerbang NOR adalah gerbang OR yang disambung ke inverter. Gerbang NOR                akan menghasilkan keluaran logika 0 jika salah satu dari masukkan (input) bernilai                logika 1 dan jika ingin mendapatkan keluaran logika 1, maka semua masukan (input)            harus bernilai logika 0.. Atau dapat menngunakan prinsip pernjumlahan, kemudian di            NOT kan.

     7. Gerbang XNOR



                Gerbang XNOR adalah gerbang XOR yang diinverterkan. Jika input logika 1                     berjumlah genap (0,2,4,dst), maka hasil output berlogika 1, dan jika input logika 1-nya             berjumlah ganjil (1,3,5,dst) maka hasil output berlogika 0.

      8. Logic State



                 Logic State dapat dijadikan sebagai input yang akan memberikan logika 1 dan                  logika 0. Atau Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan              pengolahan  input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan              biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga           dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya



    9. Logic Probe

                Logic Probe dijadikan sebagai hasil keluaran atau output. Dimana akan                            menampilkan logika 0 atau logika 1



    10. Jumper

    11. Panel DL 2203D, DL 2203S, DL 2203C

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

    A. Memvariasikan nilai input B1 dan B0

• Gerbang AND = Pada gerbang AND, prinsip kerjanya ialah output yang dikeluarkan akan berlogika 1 jika semua input berlogika 1. Dan sebaliknya, output yang dikeluarkan akan berlogika 0 jika terdapat salah satu input berlogika 0. Atau dapat menggunakan prinsip perkalian. Misal ketika B0 berlogika 0 yang masuk ke kaki 2 gerbang AND dan B1 yang berlogika 0 masuk ke kaki 1 gerbang AND, maka outputnya ialah 0 x 0 = 0. Artinya output gerbang AND berlogika 0

• Gerbang NAND = Pada gerbang NAND, prinsip kerjanya ialah output akan berlogika 0 jika semua masukan input berlogika 1. Sebaliknya, akan menghasilkan output berlogika 1 jika terdapat input yang berlogika 0. Kita dapat juga menerapkan prinsip perkalian kemudian di NOT kan. Ketika B1 dan B0 berlogika 1 dan 0. Maka outputnya kita kalikan dulu 1 x 0 = 0 kemudian di NOT kan, sehingga outputnya berlogika 1.

• Gerbang NOT = Pada gerbang NOT, akan menghasilkan logika output yang berkebalikan dari logika input. Misal jika B1 berlogika 1 dan masuk ke kaki input gerbang NOT, maka output yang akan keluar berlogika 0

• Gerbang OR = Pada gerbang OR, prinsip kerjanya ialah jika output berlogika 1 apabila dalam input gerbang OR terdapat masukan berlogika 1. Sebaliknya, jika output berlogika 0 apabila semua masukan (input) gerbang OR berlogika 0. Atau kita dapat menggunakan prinsip penjumlahan. Misal B1 berlogika 1 dan B0 berlogika 0 maka outputnya 1 + 0 =1. Artinya output gerbang OR berlogika 1.

• Gerbang XOR = Pada gerbang XOR, prinsip kerjanya ialah ketika jumlah input logika 1 berjumlah ganjil (1,3,5, dst), maka outputnya berlogika 1. Sebaliknya, jika jumlah input logika 1 berjumlah genap (0,2,4,dst), maka outputnya berlogika 0. Hal ini dapat dilihat ketika B1 berlogika 1 dan B0 berlogika 1. Karena jumlah input berlogika 1-nya berjumlah genap, maka outputnya berlogika 0.

• Gerbang NOR = Pada gerbang NOR, prinsip kerjanya berkebalikan dari gerbang OR. Atau, kita dapat menggunakan prinsip pertambahan kemudian di NOT kan. Misal ketika B1&B0berlogika  1 dan 0, maka 1 + 0 = 1, kemudian di NOT kan, sehingga outputnya berlogika 0

• Gerbang XNOR = Pada gerbang XNOR, prinsip kerjanya ialah jika jumlah input berlogika 1 berjumlah genap (0,2,4,dst), maka outputnya berlogika 1. Sebaliknya jika jumlah input logika 1 berjumlah ganjil (1,3,5, dst), maka outputnya berlogika 0.

    Variasi nilai B1 dan B0 :

• Ketika B0 logika 0 dan B1 logika 0 = Maka pada Logika NOT bernilai 1, Logika AND bernilai 0, Logika OR bernilai 0, Logika XOR bernilai 0, Logika NAND bernilai 1, Logika NOR bernilai 1, dan Logika XNOR bernilai 1.
• Ketika B0 logika 0 dan B1 logika 1  = Maka pada Logika NOT bernilai 1, Logika AND bernilai 0, Logika OR bernilai 1,Logika XOR bernilai 1, Logika NAND bernilai 1, Logika NOR bernilai 0, dan Logika XNOR bernilai 0.
• Ketika B0 bernilai 1 dan B1 bernilai 0 = Maka pada Logika NOT bernilai 0, Logika AND bernilai 0, Logika OR bernilai 1, Logika XOR bernilai 1, Logika NAND bernilai 1, Logika NOR bernilai 0, dan Logika XNOR bernilai 0.
• Ketika B0 bernilai 1 dan B1 bernilai 1 =Maka pada Logika NOT bernilai 0, Logika AND bernilai 1, Logika OR bernilai 1, Logika XOR bernilai 0, Logika NAND bernilai 0, Logika NOR bernilai 0, dan Logika XNOR bernilai 1.



5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

1. Jelaskan prinsip kerja rangkaian dalam gerbang AND, NAND, NOR

Jawab :

• Gerbang Logika AND = merupakan gerbang logika yang outputnya adalah hasil perkalian dari input-inputnya. output akan berlogika 0 apabila salah satu input berlogika 0, output yang dikeluarkan akan berlogika 1 jika semua input yang masuk berlogika 1, dapat juga dirumuskan dengan Y = A.B. pada rangkaian percobaan 1 ini, apabila input B1 dan B0 yang masuk ke kaki gerbang logika AND berlogika 0, maka outputnya akan berlogika 0.

• Gerbang logika NAND = merupakan gerbang logika yang outputnya adalah hasil perkalian input yang di-NOT-kan, atau disebut juga gabungan gerbang logika AND dan NOT. sehingga apabila terdapat input berlogika 0 maka output akan berlogika 1, dan output akan berlogika 0 apabila semua input berlogika 1. pada percobaan ini, jika input B1=0 dan B0=1 maka output berlogika 1

• Gerbang logika NOR = merupakan gerbang logika yang prinsip kerjanya berkebalikan dari gerbang logika OR atau gerbang logika OR yang disambungkan ke inverter. pada rangkaian, apabila diketahui input B1=0 dan B0=1 maka outputnya berlogika 0. (0+1=1, di NOT kan outputnya menjadi 0)
