1. Tujuan

1. Tujuan [kembali]

Untuk memahami karakteristik rangkaian voltage follower
Untuk mengetahui bagaimana cara merangkai rangkaian voltage follower
Dapat mensimulsikan rangkaian voltage follower

2. Alat dan Bahan [kembali]

A. Alat

Instrument

1. DC Voltmeter

DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.

Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter

Generator

1. Battery

Spesifikasi:

Input voltage: ac 100~240v / dc 10~30v
Output voltage: dc 1~35v
Max. Input current: dc 14a
Charging current: 0.1~10a
Discharging current: 0.1~1.0a
Balance current: 1.5a/cell max
Max. Discharging power: 15w
Max. Charging power: ac 100w / dc 250w
Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
Ukuran: 126x115x49mm
Berat: 460gr

Terminals Mode

1. Power Supply

Berfungsi untuk memberikan tegangan sumber pada rangkaian

Spesifikasi

Input voltage: 5V-12V

Output voltage: 5V

Output Current: MAX 3A

Output power: 15W

conversion efficiency: 96%

B. Bahan

1. Resistor

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan  arus yang melewatinya

Resistor berfungsi untuk menghambat arus dalam rangkaian listrik. Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

2. Dioda

Spesifikasi

Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

3. Transistor NPN

Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide.

4. Op-Amp

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp). Pada dasarnya operasional amplifier (Op-Amp) merupakan suatu penguat diferensial yang memiliki 2 input dan 1 output.

konfigurasi pin:

spesifikasi:

Komponen Input

1. Logic state
Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.
Pinout
2. Flame Sensor

Prinsip Flame Detektor tersebut menggunakan metode optik yang bekerja seperti UV (ultraviolet) dan IR (infrared), pencitraan visual api, serta spektroskopi yang berfungsi untuk mengidentifikasi percikan api atau flame.
3. MQ-2 Gas Sensor
Berfungsi untuk mendeteksi asap.

4. Vibration Sensor
sebuah alat ukur yang dapat mengukur getaran pada suatu beda yang mana nantinya, data yang dihasilkan akan dipergunakan untuk kepentingan pada sebuah percobaan atau akan digunakan untuk melakukan antisipasi jika terjadi hal yang tidak diinginkan.

Pin out:
Spesifikasi
a. The default state of the swith is close
b. Digital output Supply voltage:3.3V-5V
c. On-board indicator LED to show the results On-board LM393 chip
d. SW-420 based sensor, normally closed type vibration sensor
e. Dimension of the board: 3.2cm x 1.4cm
komponen output
1. LED
Pinout:

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N.
spesifikasi:

2. Relay

pinout:

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak
Saklar/Switch).

spesifikasi:

3. Motor DC

Motor DC adalah Motor listrik yang membutuhkan suplai tegangan arus searah atau arus DC (Direct Current) pada kumparan medan untuk diubah menjadi energi mekanik.

pinout:

spesifikasi:

4. Buzzer

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

3. Dasar Teori [kembali]

a.TRANSISTOR FET 2N3819

   Transistor FET (Field Effect Transistor), dalam hal ini JFET (Junction Field Effect Transistor) adalah transistor yang bekerja dengan memanfaatkan efek kejadian dalam medan listrik.
   Transistor FET mempunyai tiga elektroda, yaitu : Gate (G) atau pintu, Drain (D) atau cerat, dan Source (S) atau sumber. Ada dua jenis FET, yaitu type-N (kanal N) dan type-P (kanal P).
   Jika pada transistor bi-polar (Junction Transistor) jalan masukannya yaitu basis diberi tegangan muka maju terhadap emitor, maka pada JFET jalan masukannya (gate) diberi tegangan muka terbalik terhadap source.

   Medan listrik yang terjangkit di sekitar jalur-jalur silikon (jalur P atau jalur N) adalah karena pemberian tegangan muka terbalik di antara G dan S (VGS). Medan listrik akan semakin besar apabila tegangan terbalik di antara G – S (VGS) semakin besar, namun ini justeru berefek semakin mengecilnya arus yang mengalir pada D atau S (IDS).
   Apabila VGS dikecilkan, maka IDS akan bertambah besar. Jadi, perubahan-perubahan tegangan terbalik yang terjadi di antara G – S akan mempengaruhi perubahan-perubahan arus IDS. Dengan cara sedemikianlah transistor FET dimanfaatkan, baik sebagai penguat ataupun yang lainnya.

   Grafik Karakteristik Drain :
(a) Rangkaian bias untuk menggambar karakteristik JFET
(b) Karakteristik arus Drain terhadap tegangan V_DS.

   Tabel :

   Rumus Resistansi Input Transistor JFET:

b. IC OP AMP

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Inverting Amplifier

NonInverting

Komparator

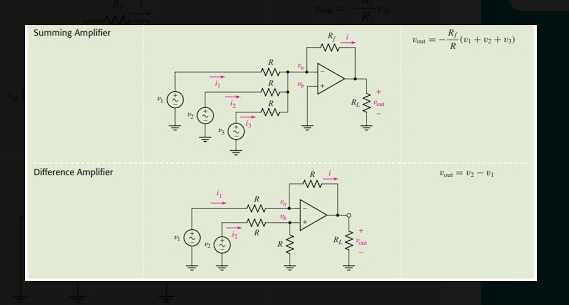

Adder

Rangkaian Dasar OpAmp

Op-Amp memiliki beberapa karakteristik, diantaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Grafik input dan output op amp

c. Battery

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya
menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

Baterai dalam sistem PV mengalami berulang kali siklus pengisian dan pengosongan selama umur pakainya. Siklus hidup (cycle life) baterai adalah banyaknya pengisian dan pengosongan hingga kapasitas baterai turun (melemah) dan tersisa 80% dari kapasitas nominalnya. Pabrik baterai biasanya mencantumkan siklus hidup pada spesifikasi teknis baterai. Mencantumkan satu nilai siklus hidup (cycle life) sebenarnya terlalu menyederhanakan informasi, karena siklus hidup baterai juga tergantung pada suhu baterai.
       Dari grafik di atas, terlihat pada suhu operasional baterai yang lebih rendah, siklus hidup baterai lebih lama. Siklus hidup baterai juga tergantung dari DoD, artinya baterai yang dikosongkan hanya 50% dari kapasitasnya, berumur lebih lama jika dikosongkan hingga 80%, namun membuat sistem menjadi lebih mahal, karena membutuhkan kapasitas baterai lebih besar untuk mengakomodasi kebutuhan yang sama.
   Jika pada suhu operasional lebih rendah, umur baterai lebih lama, namun ada efek negatif berkaitan dengan kapasitas baterai. Pada suhu yang lebih rendah, kapasitas baterai menjadi lebih rendah. Hal ini disebabkan karena pada suhu yang lebih tinggi, reaksi kimia yang terjadi pada baterai bergerak lebih aktif/cepat, sehingga kapasitas baterai cenderung lebih tinggi.
   Terkadang, pada suhu yang lebih tinggi, kapasitas baterai justru dapat lebih besar dari angka nominalnya, meskipun pada suhu tinggi, elemen baterai terlalu aktif, juga berakibat buruk pada kesehatan baterai.
d. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Tabel. Warna dan Material LED

Warna
Panjanggelombang [nm]
Material semikonduktor

Infrared
λ > 760
Gallium arsenide (GaAs)Aluminium gallium arsenide (AlGaAs)

Red
610 < λ < 760
Aluminium gallium arsenide (AlGaAs)Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)

Orange
590 < λ < 610
Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)

Yellow
570 < λ < 590
Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)

Green
500 < λ < 570
Indium gallium nitride (InGaN) / Gallium(III) nitride (GaN)Gallium(III) phosphide (GaP)Aluminium gallium indium phosphide (AlGaInP)Aluminium gallium phosphide (AlGaP)

Blue
450 < λ < 500
Zinc selenide (ZnSe)Indium gallium nitride (InGaN)

Violet
400 < λ < 450
Indium gallium nitride (InGaN)

Purple
multiple types
Dual blue/red LEDs,
blue with red phosphor,
or white with purple plastic

Ultraviolet
λ < 400
Diamond (235 nm) Boron nitride (215 nm) Aluminium nitride (AlN) (210 nm) Aluminium gallium nitride (AlGaN)Aluminium gallium indium nitride (AlGaInN) – (down to 210 nm)

Pink
multiple types
Blue with one or two phosphor layers:
yellow with red, orange or pink phosphor added afterwards,
or white with pink pigment or dye.

White
Broad spectrum
Blue/UV diode with yellow phosphor

e. Sensor MQ-2

Sensor gas MQ-5 merupakan sensor gas elpiji yang terbuat dari keramik mikro AL2O3, TinDioxide (SnO2) yang sensitif, elektroda dan kepala sensornya terbuat dari plastic serta stainlesssteel . Kepala sensornya dapat bekerja dengan baik dan merupakan komponen yang sangat sensitif. Sensor ini mempunyai 6pin, 3pin untuk catu daya, 2pin untu keluaran sensor, 1pinuntuk penstabil heater.

Bagian -bagian, Komposisi dan rangkaian dasar pada sensor :

Bagian Sensor MQ-2

Dari grafik respon sensor MQ5 di bawah dapat disimpulkan bahwa semakin besar kontaminasi gas elpiji pada sensor maka akan semakin sensitive sensor tersebut, sehingga saat kadar gas elpiji di suato laboratorium banyak mencemari ruangan labor, maka respon pada sensor MQ-5 saat mendeteksi gas elpiji pada resistansinya akan semakin mengecil sehingga sensor MQ-5 mengaktifkan kerjanya sebagai pertanda adanya kontaminasi gas. Dari beberapa gas yang dideteksi, gas elpiji merupakan gas yang terdeteksi dengan baik oleh sensor MQ-5.

Grafik Respon Sensor Gas MQ-5

Voltage Follower (juga disebut penguat penguatan kesatuan, penguat buffer, dan penguat isolasi) adalah rangkaian op-amp yang memiliki penguatan tegangan 1.

Ini berarti bahwa op amp tidak memberikan penguatan apa pun pada sinyal. Alasan disebut voltage follower karena tegangan output langsung mengikuti tegangan input, artinya tegangan output sama dengan tegangan input. Jadi, misalnya, jika 10V masuk ke op amp sebagai input, 10V keluar sebagai output.

Voltage Follower bertindak sebagai penyangga, tidak memberikan amplifikasi atau atenuasi pada sinyal.

Voltage follower tidak menambah atau mengurangi amplitudo sinyal input, dan tidak menyaring kebisingan frekuensi tinggi. Jadi, kita mungkin bertanya-tanya mengapa rangkaian seperti ini sangat berguna. Benar bahwa voltage follower tidak dengan sengaja mengubah karakteristik amplitudo atau frekuensi dari sinyal input, tetapi memungkinkan kita untuk meningkatkan hubungan impedansi.

Setiap kali kita mengirim sinyal tegangan dari satu sub-sirkuit ke yang lain, kita harus mempertimbangkan impedansi output dari sub-sirkuit sumber dan impedansi input dari sub-sirkuit beban.

Impedansi keluaran sumber dan impedansi masukan beban membentuk pembagi tegangan, dan akibatnya, transfer tegangan bergantung pada rasio impedansi masukan terhadap impedansi keluaran. Transfer tegangan yang efektif memerlukan rangkaian sumber dengan impedansi keluaran rendah dan rangkaian beban dengan impedansi masukan tinggi.

Voltage follower memiliki impedansi keluaran yang rendah dan impedansi masukan yang sangat tinggi, dan ini menjadikannya solusi sederhana dan efektif untuk hubungan impedansi yang bermasalah. Jika sub sirkuit impedansi keluaran tinggi harus mentransfer sinyal ke sub sirkuit impedansi masukan rendah, voltage Follower yang ditempatkan di antara dua subsirkuit ini akan memastikan bahwa tegangan penuh disalurkan ke beban.

Salah satu contoh aplikasi pengikut tegangan yang sederhana namun penting adalah rangkaian yang ditunjukkan di bawah ini.

Tegangan referensi (\(V_{REF}\)) dapat dihasilkan menggunakan pembagi tegangan resistif, tetapi impedansi keluaran rangkaian tidak akan rendah, terutama jika resistor bernilai lebih tinggi digunakan sebagai cara untuk mengurangi konsumsi arus. voltage follower tidak terpengaruh secara negatif oleh impedansi keluaran pembagi, dan menghasilkan tegangan referensi impedansi keluaran rendah untuk komponen lain dalam sistem.

Rangkaian voltage follower atau buffer dimana ACL = 1, adalah seperti pada gambar di bawah ini

Bentuk gelombang tegangan input dan gelombang tegangan output adalah sama karena ACL = 1 dan sefasa karena Vi diinputkan ke kaki non inverting seperti pada gambar 1 dan kurva karakteristik I-O seperti gambar 2

Gambar 1 Bentuk gelombang tegangan output VO dengan input Vac

Gambar 2 Kurva karakteristik I-O

f. Flame sensor

Flame detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.

Dalam suatu proses pembakaran pada pembangkit listrik tenaga uap, flame detector dapat mendeteksi hal tersebut dikarenakan oleh komponen-komponen pendukung dari flame detector. Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius. Adapun unit flame detector dapat dilihat pada gambar dibawah ini:

Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.

Dengan memperhatikan jarak sensing antara objek yang akan disensing dengan sensor tidak boleh terlalu dekat, yang berakibat lifetime sensor yang cepat rusak.

Flame detector mampu mengaktifkan alarm bila mendeteksi adanya percikan api yang lebih beresiko menyebabkan bencana kebakaran. Prinsip flame detector menggunakan metode optic yang bekerja seperti UV (ultraviolet) dan IR (infrared), pencitraan visual api, serta spektroskopi yang berfungsi untuk mengidentifikasi api atau flame.flame detector juga mapu membedakan antara false alarm atau peringatan palsu dengan api sungguhan melalui komponen system yang dirancang dengan fungsi mendeteksi adanya penyerapan cahaya yang terjadi pada gelombang tertentu.

Grafik Flame sensor terhadap nilai resistansi

Berdasarkan grafik respon di atas diperoleh bahwa terdeteksinya panas api maka akan semakin kecil resistansi pada sensor Flame Sensor sehingga memungkinkan arus untuk mengalir dan sensor ON.

Cara Kerja Sensor Flame

Cara kerja sensor ini yaitu dengan mengidentifikasi atau mendeteksi nyala api dengan menggunakan metode optik. Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu.

Yang dimana memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu.

Berikut adalah contoh simulasi sensor flame menggunakan software “Proteus”.

Fitur dari flame sensor

Tegangan operasi antara 3,3 – 5 Vdc
Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan
Sudah terpackage dalam bentuk modul
Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing

Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.

Adapun spesifikasi dari flame detector ini adalah sebagai berikut:

Output= Digital (D0)
Working voltage: 3.3V to 5V
Output format: Digital output (HIGH/LOW)\
Wavelength detection range: 760nm to 1100nm
Using LM393 comparator
Detection angle: About 60 degrees, particularly sensitive to the flame spectrum
Lighter flame detect distance 80cm

g. Vibration Sensor

sebuah alat ukur yang dapat mengukur getaran pada suatu beda yang mana nantinya, data yang dihasilkan akan dipergunakan untuk kepentingan pada sebuah percobaan atau akan digunakan untuk melakukan antisipasi jika terjadi hal yang tidak diinginkan.

Pin out:

Spesifikasi

a. The default state of the swith is close

b. Digital output Supply voltage:3.3V-5V

c. On-board indicator LED to show the results On-board LM393 chip

d. SW-420 based sensor, normally closed type vibration sensor

e. Dimension of the board: 3.2cm x 1.4cm

h. Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).

Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.

Cara menghitung nilai resistor:

Tabel warna

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Spesifikasi

i. Dioda

Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

4. Percobaan [kembali]

a. Langkah-langkah Kerja

Siapkan segala komponen yang di butuhkan
Susun rangkaian sesuai panduan
Sambungkan rangkaian dengan baterai untuk sumber tenaga
Hidupkan rangkaian
Apabila tidak terjadi eror, maka rangkaian selesai dibuat.

b. Rangkaian Simulasi dan Prinsip Kerja

1. Sensor Gas MQ-2

Sensor MQ-2 berfungsi untuk mendeteksi Gas yang bocor pada tabung dan mengaktifkan kipas udara yang akan mengganti udara di dalam dapur sehingga dapur tidak mudah terbakar karena ledakan gas. Apabila terjadi kebocoran Gas di dapur, maka sensor MQ-2 yang terletak di dekat tabung gas akan aktif dan menghasilkan Vout sebesar 5V yang akan masuk menuju OP-AMP Voltage Follower, yang mana Vin=Vout sehingga tegangan yang keluar dari OP-AMP adalah 5V. karna adanya tegangan 5V yang diumpankan ke R10 menuju ke transistor, maka transistor akan aktif karena tegangan VBE nya lebih dari 0.7. tegangan akan mengalir dari supply 7 V menuju ke relay dan menuju ke kolektor Q1 emitor Q1 dan ke ground dengan adanya tegangan yang mengalir maka akan mengaktifkan switch pada relay 5V dan membuat motor bergerak sehingga kipas udara aktif dan akan mengganti udara di dalam dapur.

2. Flame Sensor

Selanjutnya ada Flame Sensor yang terletak di ujung ruangan yang berfungsi untuk mengaktifkan pompa air yang akan memadamkan api jika Sensor mendeteksi adanya kebakaran. Jika Terjadi kebakaran dapur , maka Flame Sensor aktif dan menghasilkan Vout sebesar 5V yang akan masuk menuju OP-AMP Voltage Follower, yang outputnya akan mengumpan tegangan ke R3 menuju ke transistor dan mengaktifkan transistor sehingga tegangan akan mengalir pada loop supply 7 V menuju ke relay dan mengaktifkan switch pada relay 5V. sehingga membuat motor pompa air aktif yang akan memadamkan api di dapur.

3. Vibration Sensor

Lalu ada Vibration Sensor yang berfungsi untuk mendeteksi getaran akibat ledakan dan mengaktifkan Lampu Peringatan Kebakaran di ruangan lain sehingga penghuni rumah dapat mengevakuasi diri. Apabila Terjadi Ledakan Gas di dapur, maka Vibration Sensor aktif dan menghasilkan Vout sebesar 5V yang akan masuk menuju OP-AMP Voltage Follower dan akan mengumpan tegangan ke R1 menuju ke transistor dan mengaktifkan transistor sehingga tegangan akan mengalir pada loop supply 7 V menuju ke relay dan mengaktifkan switch pada relay 5V sehingga yang awalnya lampu berwarna biru berubah menjadi merah yang menandakan telah terjadinya ledakan di dapur.
